原文：Jones Mickey 变压器百草园

摘要：变压器植物绝缘油价格较高，主要应用于特殊场合，如海上风电变压器、移动式变电站、牵引整流变压器、水电站励磁变压器（发电机变压器）和学校、医院或人口密集商业中心附近配电变压器和电力变压器等。

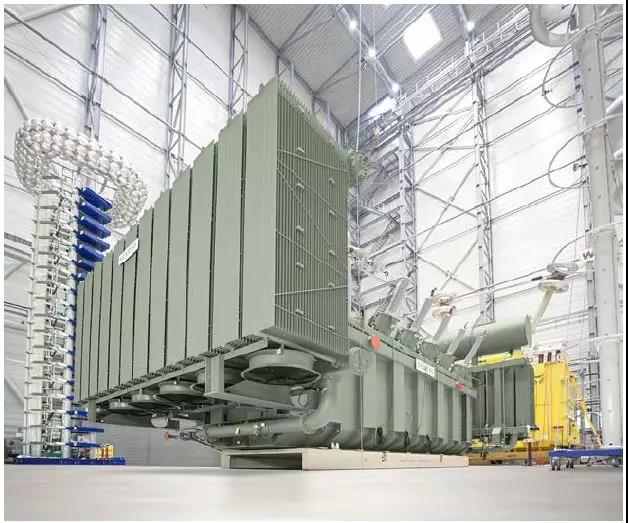

420kV电力变压器

额定容量：300MVA

额定电压：420kV

电 压 比：405±11%kV/115kV/22kV

冷却方式：KNAN / KDAF

绝缘水平：SI1050 LI1425 AC630

绝 缘 液：天然酯植物油

绝缘液重：95ton

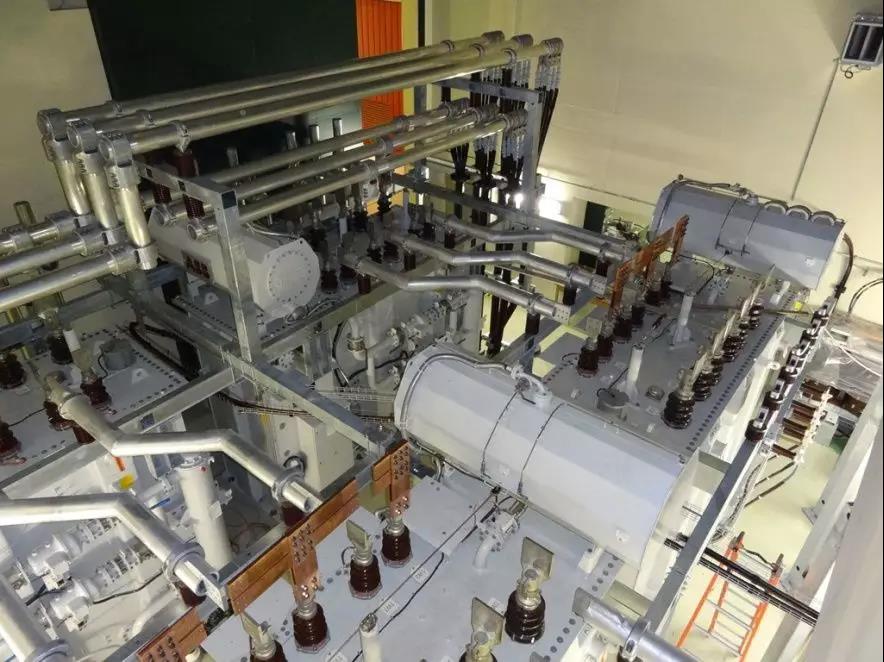

海上风电变压器

海上风电变压器维护、维修成本特别高，体积、重量受严格约束，机械振动强。设计要求极度可靠、故障率低、过载能力强、环保、防火；结构紧凑适应门洞；安装方便；免维护或少维护。参数如下：

额定容量：0.5MVA-14MVA

高压电压：35kV-66kV

分接范围：±2*2.5%

低压电压：0.69kV-3.1kV

冷却方式：KNAN/KFAF/KFWF

绝 缘 液：天然酯

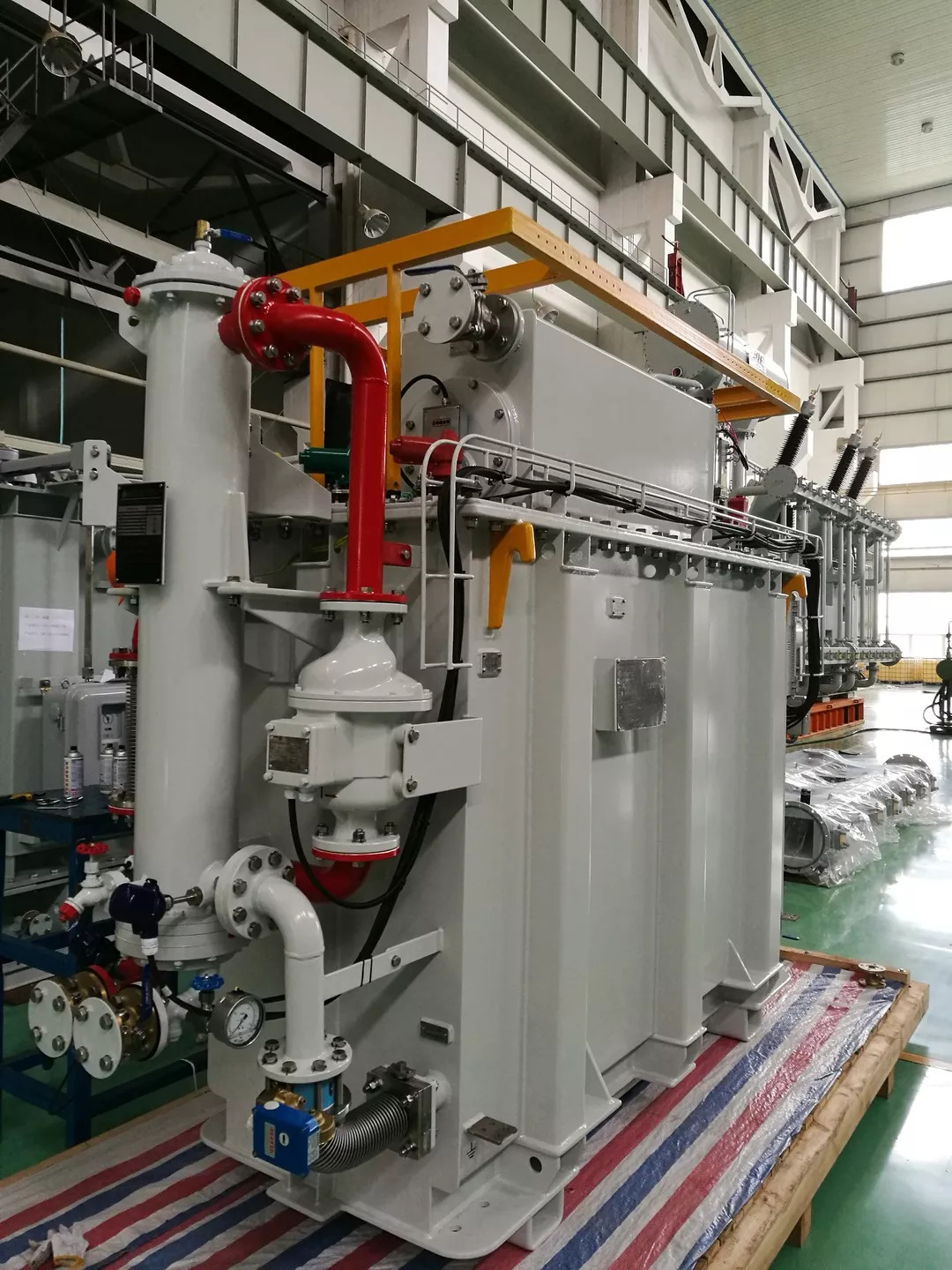

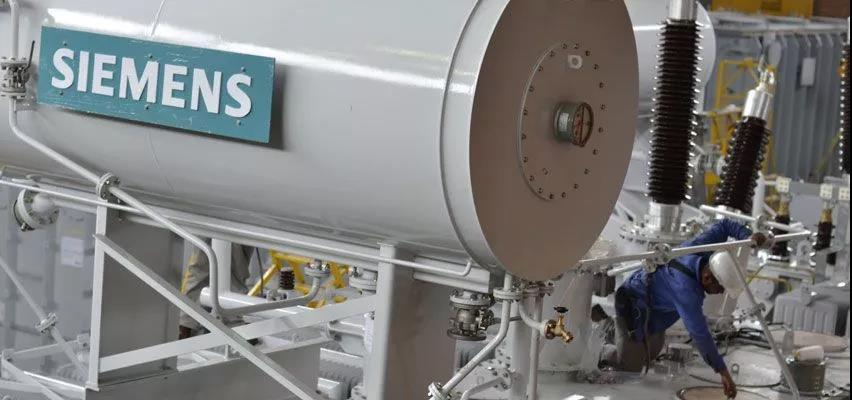

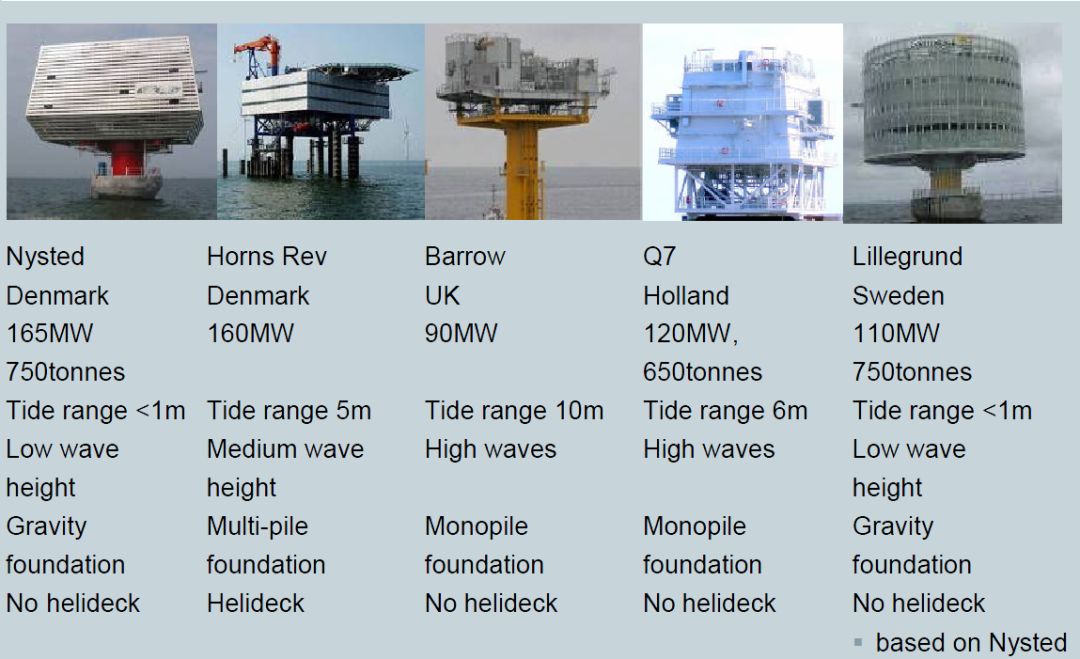

海上平台升压变压器

要求高可靠性、防火和避免海洋水体污染。

额定容量：63MVA-180MVA

高压电压：33kV-220kV

分接范围：±2*2.5%无载或

±9*1.667%有载

低压电压：11kV-66kV

冷却方式：KNAN/KFAF/KFWF

绝 缘 液：天然酯

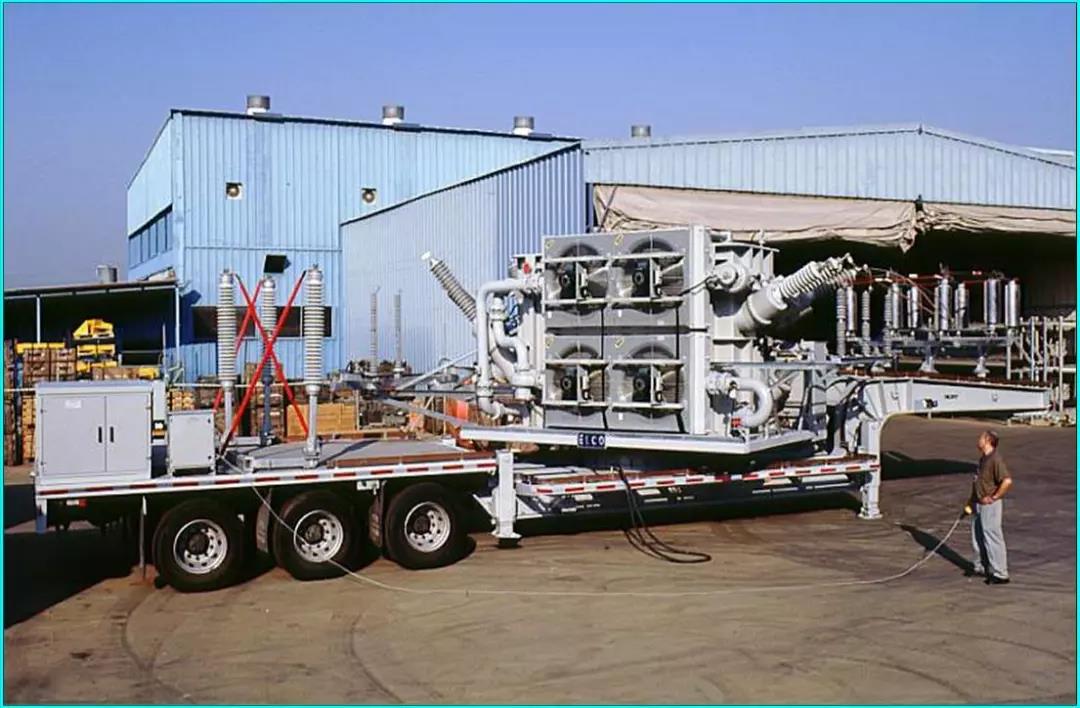

移动式变电站

应用移动式变电站能够提高电网可靠性和可用性，降低多个变电站升级延期的成本、对n-1容量降低事故风险。如：设备失效、自然灾害、台风、战争等特殊情形。

最大尺寸：13m*2.5m*4.2m

最大重量：<32ton

最大容量：60MVA

最高电压： 230kV

绝缘系统：Nomex+酯液

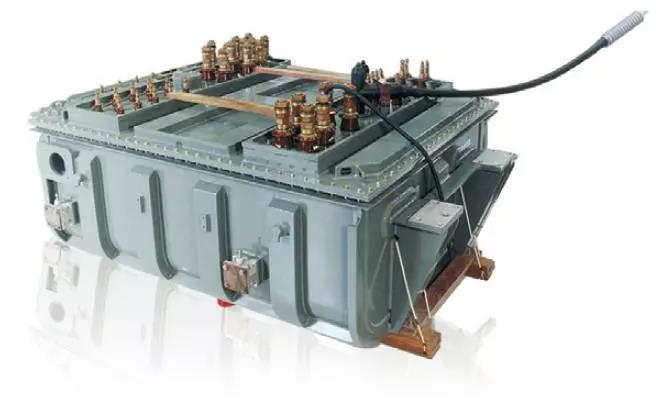

机车牵引整流变压器EMU

要求高可靠性和防火，过载能力强。

额定容量：4160kVA

额定电压：25kV

额定频率：50Hz

分接范围：±2*2.5%

冷却方式：KFAF/KFWF

绝缘系统：Nomex+酯液

水电站发电机励磁变压器

瑞士水力发电公司KWO需要安装4台地下50MVA变压器和一定数目的辅助输电变压器。KWO预定并安装带有酯液绝缘的变压器，且没有配置灭火系统。

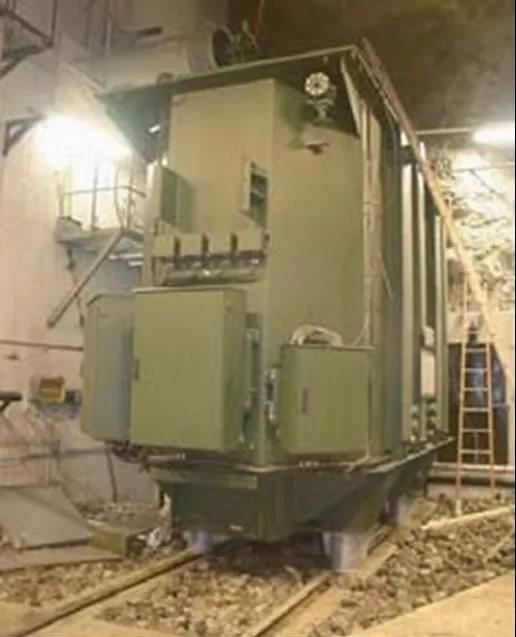

水电站地下厂房电力变压器

要求高可靠性和防火，避免水源污染。采用MIDEL合成酯用于Vattenfall fall水电厂地下厂房的电力变压器，额定容量135MVA，额定电压 138kV/13.5kV，至今运行情况良好。

特殊场合电力变压器

特殊场合，如某些学校、医院或人口密集商业中心附近，确保高可靠性和防火。

变压器参数：

额定容量：50MVA

额定电压：110kV

绝 缘 液：天然酯

安装地点：宁波某商业中心

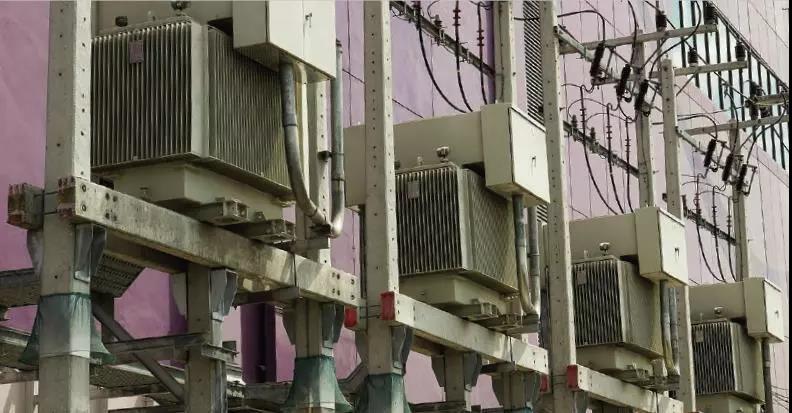

高档住宅配电变压器

环保、防火和过载能力强。

典型容量：200kVA,400kVA,630kVA

高压电压：10kV

分接范围：±2*2.5%无载

低压电压：0.4kV

冷却方式：KNAN

绝 缘 液：天然酯

核工业用整流变压器

高可靠性和防火。

额定容量： 2×5700kVA

2×13543kVA

2×17151kVA

高压电压：3kV

低压电压：0.48-0.52kV

冷却方式：KNAN

绝缘系统：Weidmann DPE+天然酯植物油

小结

考虑到环境污染、消防安全、健康危害风险和减少占地面积需求，天然酯液是下一代能够替代矿物油的绝缘液。变压器植物绝缘油价格较高，主要应用于特殊场合，如海上风电变压器、移动式变电站、牵引整流变压器、水电站励磁变压器（发电机变压器）和学校、医院或人口密集商业中心附近变压器等。天然酯在考虑环保、完全生物降解性和无毒性上远胜矿物油，具备碳平衡的可持续特性。对环境有利的方面，天然酯是具有变压器矿物油所需性能的绝缘液体。天然酯液证明是符合消防安全的高防火“K”类液体。天然酯氧化稳定性差，需要考虑特殊防护和油箱密封。天然酯DGA分析还显示氢气和乙烷等杂散气体。考虑到天然酯液的耐高温性能，采用高温绝缘材料可以使变压器更紧凑。
