电力变压器在运行中常会遭遇短路，其引线由于通过的短路电流比正常运行电流大很多倍，特别是电流比较大的低压绕组铜排、铜管或电缆线，当其排列较为密集时，在短路状态下会产生很大电动力，时常会造成引线及结构件损坏。因此，有必要对引线短路力进行计算，校核机械强度，在设计中加以控制。

变压器引线除满足载流和绝缘要求外，更重要的是要可靠保证它在短路动态下的机械稳定性。从电力运行部门所统计的事故中，反映出来的引线损坏情形如下：引线固定夹持间隔太大，短路时造成夹持架和夹持件脱落，也有夹持架开裂和螺杆折断；引线受拉伸应力移动，还会使有载开关触头位置不正，连接螺栓松动，导致接触不良而烧损；也有引线焊接不良，在短路力作用下引线脱落而引发事故。可见，为变压器的安全可靠运行，保证变压器的质量，对引线和夹件机械强度进行具体分析计算很有必要。

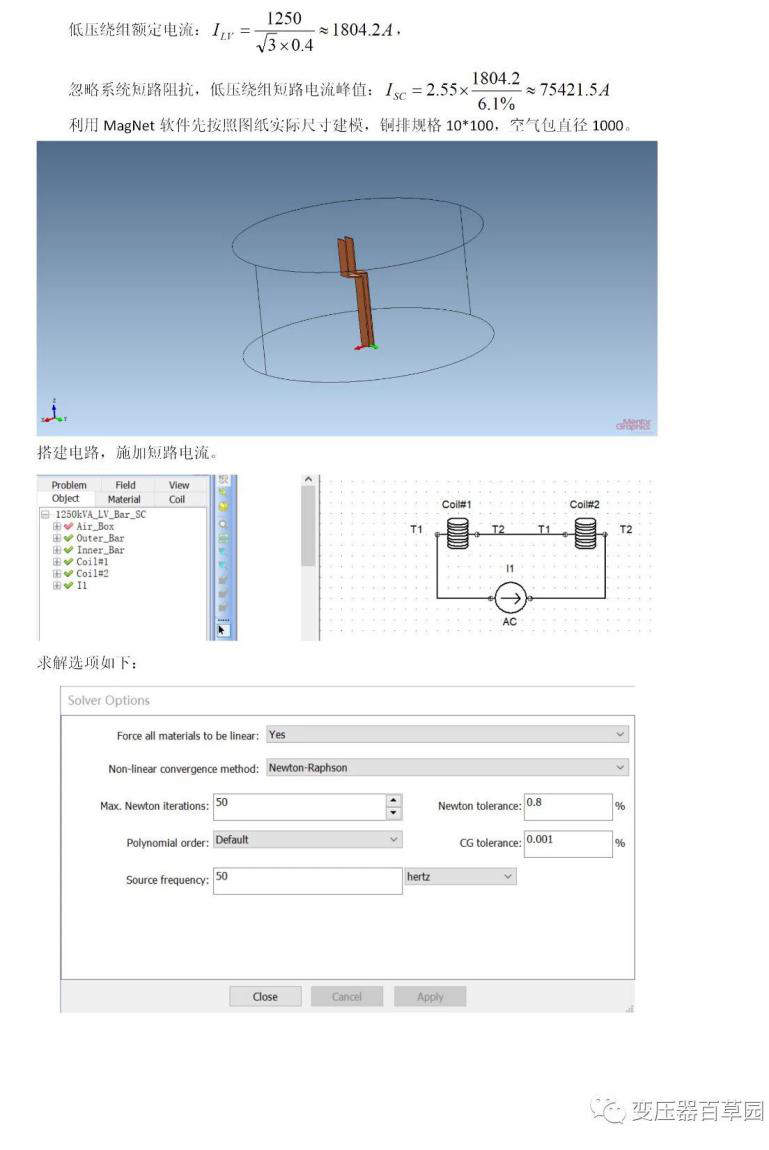

本文以某干式变压器SCB13-1250/10/0.4为例，联结组别Dyn11，短路阻抗6.1%。短路试验时，发现低压引线铜排绝缘垫块严重破坏，本文借助MagNet软件分析其损坏原因。
